smartfactoryKhách hàng gửi về một lô hàng lỗi: 120 thùng, mối hàn nứt. Câu hỏi đầu tiên của họ là "những thùng nào khác cùng ca máy đó đã xuất đi đâu". Nhà máy mất ba ngày lật sổ giao ca, sổ QC và phiếu xuất kho để trả lời, và cuối cùng phải thu hồi cả tuần sản lượng vì không khoanh vùng được. Cũng tình huống đó, một nhà máy có hệ thống truy xuất nguồn gốc trả lời trong mười phút: lô nguyên liệu nào, máy nào, ca nào, đã đóng vào những thùng nào, đang ở kho nào.
Truy xuất nguồn gốc (traceability) không phải phần mềm mua về là có. Nó là một chuỗi việc cụ thể trên xưởng: đánh mã cho từng đơn vị cần theo dõi, đặt trạm quét ở đúng công đoạn, và có chiếc máy tính ở đầu chuyền ghi lại mọi lần quét cùng dữ liệu máy tại thời điểm đó. Thông số thiết bị trong bài lấy từ tài liệu chính thức của Datalogic và Cincoze tại thời điểm viết.
Truy xuất nguồn gốc là ghi lại gì?
Một hệ thống truy xuất trả lời được hai chiều câu hỏi. Chiều xuôi: từ lô nguyên liệu này, sản phẩm nào đã được làm ra và đi đâu. Chiều ngược: từ sản phẩm lỗi này, nguyên liệu nào, máy nào, người nào, thông số nào đã tham gia. Để trả lời được, tại mỗi công đoạn cần ghi bốn thứ:
- Cái gì: mã của đơn vị đang đi qua — cuộn tôn, bao hạt nhựa, khay linh kiện, bán thành phẩm, thùng thành phẩm.
- Ở đâu và khi nào: máy, trạm, thời điểm vào và ra.
- Ai: người vận hành (quét thẻ hoặc đăng nhập trên trạm).
- Như thế nào: thông số máy lúc đó — nhiệt độ khuôn, lực ép, mô-men xoắn, kết quả kiểm — và kết quả đạt/không đạt.
Bốn thứ đó gộp lại thành một bản ghi gọi là "genealogy" của sản phẩm. Phần mềm MES hay WMS chỉ là nơi chứa và tra cứu; giá trị nằm ở chỗ bản ghi có đầy đủ và đúng thời điểm hay không — điều đó do thiết bị ở xưởng quyết định.
Bước 1: chọn đơn vị theo dõi và cách đánh mã
Sai lầm hay gặp là muốn theo dõi đến từng chiếc ngay từ đầu. Chi phí in, quét và lưu tăng theo số đơn vị, nên hãy chọn mức thô nhất mà vẫn khoanh vùng được khi có sự cố.
| Mức theo dõi | Phù hợp với | Cách gắn mã | Đánh đổi |
|---|---|---|---|
| Theo lô (batch/lot) | Thực phẩm, hoá chất, nhựa, dệt | Nhãn in mã vạch 1D/2D dán lên bao, thùng, pallet | Rẻ, dễ làm; khi thu hồi phải thu cả lô |
| Theo khay/thùng (carrier) | Lắp ráp điện tử, cơ khí gia công loạt | Nhãn hoặc thẻ RFID gắn trên khay, jig, pallet chuyền | Theo dõi được đường đi của nhóm chi tiết; cần quy tắc ghép khay – chi tiết |
| Theo từng chiếc (serial) | Ô tô, xe máy, thiết bị y tế, bo mạch | Mã DPM khắc laser hoặc in trực tiếp; nhãn serial | Chính xác nhất; phải đầu tư đầu đọc DPM và in mã tốc độ cao |
Về loại mã: mã vạch 1D (Code 128) đủ cho nhãn thùng và pallet. Mã 2D (Data Matrix, QR) chứa nhiều dữ liệu hơn trên diện tích nhỏ và vẫn đọc được khi mất một phần, nên là lựa chọn mặc định cho nhãn linh kiện và mã khắc trực tiếp lên chi tiết (DPM — direct part marking). Nội dung mã nên theo cấu trúc GS1 (mã sản phẩm, số lô, hạn dùng, serial) để đối tác quét được bằng hệ của họ.
Bước 2: đặt trạm quét ở đâu?
Không phải công đoạn nào cũng cần quét. Nguyên tắc là quét ở nơi danh tính thay đổi hoặc rủi ro xuất hiện:
- Nhập kho nguyên liệu: gắn mã lô nhà cung cấp với mã lô nội bộ.
- Cấp liệu vào máy: quét bao nguyên liệu trước khi đổ vào phễu — đây là điểm ghép quan trọng nhất giữa nguyên liệu và bán thành phẩm.
- Đầu ra của công đoạn có thông số quyết định chất lượng: ép nhựa, hàn, sơn, sấy, đóng gói vô trùng.
- Trạm kiểm tra: gắn kết quả đạt/không đạt với mã.
- Đóng thùng và xếp pallet: gộp nhiều mã con vào một mã cha (aggregation) để kho và vận chuyển chỉ cần quét thùng.
Ở mỗi điểm có hai kiểu trạm. Trạm quét tay: người vận hành cầm súng quét, dùng ở nhập kho, cấp liệu, đóng thùng. Trạm quét cố định: đầu đọc gắn trên băng tải hoặc trong máy, đọc tự động mọi chi tiết đi qua — dùng ở chuyền lắp ráp, chuyền đóng gói, nơi tốc độ vài chục chi tiết mỗi phút trở lên.
Bước 3: chọn đầu đọc cố định
Đầu đọc cố định dễ chọn sai vì thông số nhìn na ná nhau. Ba câu hỏi cần trả lời trước khi xem catalog:
- Mã nhỏ bao nhiêu và cách xa bao nhiêu? Mã Data Matrix 5 mm trên chi tiết ở khoảng cách 300 mm cần độ phân giải và tiêu cự khác hẳn nhãn thùng 60 mm ở 1 m.
- Vật thể có đổi vị trí không? Trên băng tải thùng cao thấp khác nhau, đầu đọc cần lấy nét được nhiều khoảng cách.
- Mã in trên nền gì? Nhãn giấy trắng dễ đọc; mã khắc trên kim loại bóng hay nhựa đen cần chiếu sáng và thuật toán DPM.

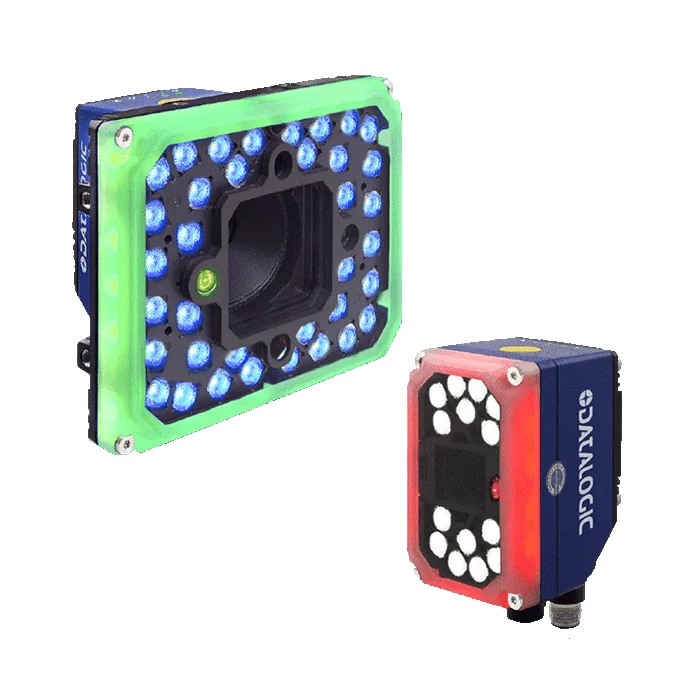

Datalogic Matrix 320 là một ví dụ để đối chiếu. Theo trang sản phẩm của hãng, phiên bản 2 MP dùng cảm biến 1920 × 1080 tỷ lệ 16:9 (có bản 5 MP), ống kính lỏng (liquid lens) 6, 9 hoặc 16 mm với lấy nét điện tử, và có cảm biến khoảng cách ToF tích hợp để tự chỉnh nét theo vật thể. Hai mức chiếu sáng 36 hoặc 72 LED, đọc mã 1D, 2D và DPM; kết nối Gigabit Ethernet qua đầu M12 X-coded và cổng serial. Hãng nêu rõ thiết bị nhắm vào ứng dụng truy xuất trong đóng gói và xưởng sản xuất.
Điểm cần soi thêm ở bất kỳ đầu đọc nào: giao thức công nghiệp (PROFINET, EtherNet/IP) để ghép thẳng với PLC, cấp bảo vệ IP65/IP67 nếu đặt ở khu vực rửa, và phần mềm có cho phép ghép nhiều đầu đọc thành một trạm khi mã nằm ở nhiều mặt của chi tiết.
Bước 4: máy tính đầu chuyền — nơi dữ liệu thật sự được ghép
Đầu đọc chỉ trả về chuỗi ký tự. Việc ghép chuỗi đó với mã máy, ca, người vận hành, thông số máy và kết quả kiểm, rồi gửi về MES, do một máy tính ở đầu chuyền làm. Máy này chạy 24/7 cạnh máy ép, máy hàn, trong tủ điện hoặc trên cột thao tác. Nhiều dự án chọn máy tính văn phòng vì "chỉ cần chạy một phần mềm nhỏ", rồi sau sáu tháng dữ liệu bắt đầu có lỗ hổng vì máy treo, mất kết nối hay cổng COM rời.
Tiêu chí cho chiếc máy này nằm ở phần "công nghiệp", không phải phần "máy tính":
- Nhiệt độ: cạnh máy ép nhựa hoặc lò sấy, nhiệt trong tủ có thể lên 50–60 °C. Máy phải có dải nhiệt vận hành rộng và không quạt để không hút bụi.
- Cổng nối: đầu đọc cũ, cân, máy in nhãn thường dùng RS-232/485; PLC dùng Ethernet. Cần đủ cổng vật lý, không dùng bộ chuyển USB.
- Nguồn: lấy 24 VDC từ tủ điện, chịu được dao động khi động cơ khởi động.
- Lắp đặt: gắn ray DIN trong tủ hoặc treo VESA sau màn hình, không chiếm chỗ.
- Rung: máy dập, máy ép truyền rung qua sàn và khung tủ; ổ lưu trữ nên là SSD.
Hai dạng máy hay dùng cho trạm truy xuất, cùng của Cincoze, minh hoạ hai cách bố trí.
Panel PC ở trạm có người thao tác
Ở trạm cấp liệu, trạm kiểm, trạm đóng thùng, người vận hành cần nhìn thấy mã vừa quét, chọn lô, xác nhận kết quả. Một panel PC gộp màn hình cảm ứng và máy tính làm một. Cincoze CV-115/P2202 theo trang sản phẩm của hãng: màn 15 inch XGA 1024 × 768, độ sáng 350 cd/m², cảm ứng điện trở 5 dây hoặc điện dung (có bản chống chói), CPU Intel Core i5-1245UE hoặc i3-1215UE, RAM DDR5 tối đa 64 GB. Mặt trước đạt IP65, dải nhiệt vận hành −40 °C đến 70 °C, nguồn vào 9–48 VDC, 2 cổng LAN 1 GbE, 4 cổng RS-232/422/485, 3 cổng USB 3.2 Gen2 và 1 USB 2.0. Lắp tường, VESA, ray DIN hoặc khung CDS; chịu rung 1 Grms 10–500 Hz và sốc 50 Grms khi dùng SSD.
Bốn cổng COM là chi tiết đáng chú ý: một trạm đóng thùng thường có súng quét, cân, máy in nhãn và một đầu đọc cố định — cả bốn nối trực tiếp được.
Máy ray DIN trong tủ điện cho trạm quét tự động

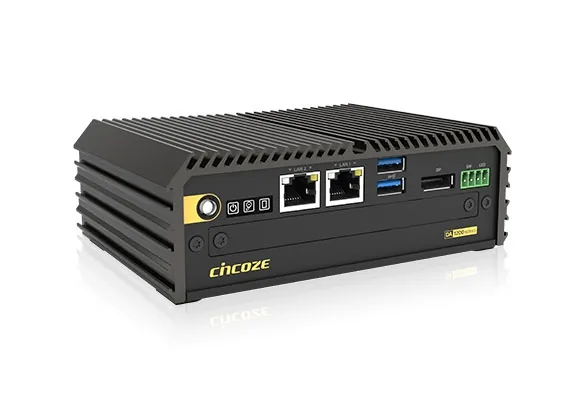

Ở trạm quét cố định trên chuyền, không cần màn hình; máy chỉ nhận dữ liệu từ đầu đọc và PLC rồi đẩy về MES. Cincoze DA-1200 theo trang sản phẩm của hãng: CPU Intel N97 4 nhân tối đa 3,6 GHz (TDP 12 W) hoặc Atom x7425E, RAM DDR5 tối đa 16 GB, ổ 2,5 inch SATA cộng khe M.2, 2 cổng LAN 2,5 GbE, 2 cổng USB 3.2 Gen2, một khe CMI để thêm module cổng COM hoặc DIO, khe SIM. Dải nhiệt −40 °C đến 70 °C, nguồn 9–48 VDC, tiêu thụ tối đa khoảng 47 W, kích thước 150 × 105 × 52,3 mm, nặng 0,81 kg, lắp ray DIN, tường hoặc VESA, chịu sốc và rung theo MIL-STD-810H.
Hai cổng LAN có ý nghĩa thực tế: một cổng nối mạng máy (PLC, đầu đọc) và một cổng nối mạng nhà máy (MES), tách hai mạng mà không cần thêm switch quản lý. Cách phân tầng này được trình bày kỹ hơn trong bài hệ thống giám sát dây chuyền sản xuất.
Nếu cần chọn giữa nhiều hãng và nhiều dạng máy (panel PC, máy hộp, máy ray DIN) cho từng vị trí trạm, danh mục máy tính công nghiệp trên ipc247.com xếp theo dạng máy và ứng dụng, còn nhóm panel PC công nghiệp liệt kê các cỡ màn hình và kiểu cảm ứng đang có sẵn.
Bước 5: dữ liệu chảy về đâu và ai dùng
Bản ghi từ trạm quét đi về MES (nếu nhà máy có) hoặc một cơ sở dữ liệu truy xuất riêng, rồi ERP chỉ lấy tổng hợp theo lô. Ba việc cần chốt với IT trước khi triển khai: giao thức gửi dữ liệu (OPC UA, MQTT, REST hay ghi thẳng vào cơ sở dữ liệu — chọn một, dùng thống nhất cho mọi trạm); máy đầu chuyền phải lưu tạm bản ghi và đồng bộ lại khi có mạng; mọi máy đồng bộ thời gian NTP để bản ghi các trạm khớp nhau theo giây.
Bộ phận QC là người dùng nhiều nhất: họ cần tra ngược từ một mã lỗi ra toàn bộ điều kiện sản xuất của nó. Bài QA và QC là gì nói rõ vì sao QC cần dữ liệu theo từng đơn vị chứ không chỉ báo cáo cuối ca. Vai trò của MES trong việc chứa và tra cứu bản ghi được mô tả trong bài hệ thống MES là gì.
Cách triển khai gọn: bắt đầu với một dòng sản phẩm có yêu cầu truy xuất từ khách hàng, đánh dấu 4–6 điểm quét, chuẩn hoá một mẫu nhãn, chạy song song với sổ giấy 2–4 tuần rồi mới bỏ sổ, sau đó mở rộng bằng đúng mẫu trạm đã chạy tốt.
Câu hỏi thường gặp về truy xuất nguồn gốc
Nhà máy chưa có MES có làm truy xuất được không?
Được. Trạm quét ghi vào một cơ sở dữ liệu đơn giản là đủ để trả lời câu hỏi thu hồi; khi có MES, dữ liệu cũ chuyển sang được nếu đã thống nhất cấu trúc mã và trường dữ liệu từ đầu.
Nên dùng RFID hay mã vạch?
Mã vạch 2D rẻ hơn và in được trực tiếp lên chi tiết; RFID hợp với khay, jig, pallet quay vòng nhiều lần. Nhiều nhà máy dùng cả hai: RFID trên khay chuyền, mã 2D trên sản phẩm.
Máy tính đầu chuyền có cần cấu hình mạnh không?
Không. Việc ghép và gửi bản ghi rất nhẹ; một máy CPU Intel N97 như DA-1200 dư sức cho vài đầu đọc và một PLC. Thứ cần mạnh là cổng nối, dải nhiệt và độ bền, không phải tốc độ CPU.
Đầu đọc cố định có đọc được mã bị mờ, xước không?
Đầu đọc dùng camera như Matrix 320 đọc được mã mất một phần nhờ thuật toán sửa lỗi của Data Matrix và QR, nhưng chất lượng in mã vẫn phải kiểm soát ở nguồn; nên có bước xác minh chất lượng mã (verification) ở máy in hoặc máy khắc.
Nguồn tham khảo
- Trang sản phẩm Datalogic Matrix 320 Series (datalogic.com)
- Trang sản phẩm Cincoze CV-115/P2202 Series Panel PC (cincoze.com)
- Trang sản phẩm Cincoze DA-1200 Fanless Computer (cincoze.com)
