smartfactoryBan giám đốc yêu cầu "đưa số liệu sản xuất lên ERP theo thời gian thực". Bộ phận IT đề xuất cho ERP đọc thẳng PLC. Ba tháng sau dự án đứng: ERP không hiểu "thanh ghi DB10.DBW4", còn PLC thì bị hàng chục truy vấn mỗi giây làm chậm chu kỳ quét. Đây là lỗi kinh điển khi tích hợp IT và OT mà không có một khung kiến trúc chung. Khung đó đã có từ hơn hai mươi năm nay: ISA-95.
Bài viết giải thích ISA-95 là gì, 5 tầng (Level 0 đến Level 4) gồm những thiết bị nào, MES nằm ở đâu, và vì sao chuẩn chỉ tập trung vào giao diện giữa tầng 3 và tầng 4. Thông số thiết bị minh hoạ lấy từ trang chính thức của Advantech và Siemens tại thời điểm viết.
ISA-95 là gì?
ISA-95 là bộ tiêu chuẩn do Hiệp hội Tự động hoá Quốc tế (ISA) xây dựng, tên đầy đủ là Enterprise-Control System Integration (tích hợp hệ thống doanh nghiệp và hệ thống điều khiển). Phiên bản quốc tế của nó là IEC 62264; bản IEC 62264-1 ấn bản 2.0 phát hành năm 2013 và được ANSI/ISA chấp nhận thành ANSI/ISA-95.00.01. Theo mô tả của ISA, mục tiêu của chuẩn là "định nghĩa giao diện giữa các chức năng điều khiển và các chức năng khác của doanh nghiệp", nhằm giảm rủi ro, chi phí và sai sót khi triển khai các giao diện này.
ISA-95 dựa trên mô hình tham chiếu Purdue (Purdue Reference Model for CIM) và mượn từ đó cách chia nhà máy thành các tầng chức năng. Chuẩn gồm 8 phần, từ Part 1 (mô hình và thuật ngữ) đến Part 8 (hồ sơ trao đổi thông tin). Doanh nghiệp Việt Nam thường chỉ cần nắm Part 1 và Part 3 (mô hình hoạt động của tầng 3): một cái cho "bản đồ" tầng, một cái cho "việc MES phải làm".
5 tầng của ISA-95: ai làm gì, nhanh chậm ra sao
Điểm cốt lõi của mô hình 5 tầng không phải là vẽ hình kim tự tháp cho đẹp, mà là mỗi tầng có thang thời gian khác nhau. Tài liệu tham chiếu ISA-95 của OPC Foundation mô tả: tầng 4 làm việc theo tháng, tuần, ngày; tầng 3 theo ngày, ca, giờ, phút và có thể tới giây; tầng 2 trở xuống phản ứng trong dưới một giây. Hai hệ thống có nhịp cách nhau hàng nghìn lần thì không nên nói chuyện trực tiếp với nhau.
| Tầng | Tên | Nhịp thời gian | Thiết bị / phần mềm điển hình |
|---|---|---|---|
| Level 0 | Quá trình vật lý | Liên tục | Máy, băng tải, lò, bơm, cảm biến nhiệt độ, encoder |
| Level 1 | Cảm biến và điều khiển cơ bản | Mili giây | Module I/O, PLC, bộ điều khiển chuyên dụng, biến tần |
| Level 2 | Giám sát và điều khiển | Giây, dưới giây | SCADA, HMI, DCS, máy tính công nghiệp tại xưởng |
| Level 3 | Quản lý vận hành sản xuất (MOM/MES) | Phút, giờ, ca, ngày | MES, lịch chi tiết, quản lý chất lượng, bảo trì, tồn kho xưởng; máy chủ biên |
| Level 4 | Lập kế hoạch kinh doanh và hậu cần | Ngày, tuần, tháng | ERP, quản lý đơn hàng, mua sắm, kế toán |
Level 0 và Level 1: nơi "công nghiệp" bắt đầu

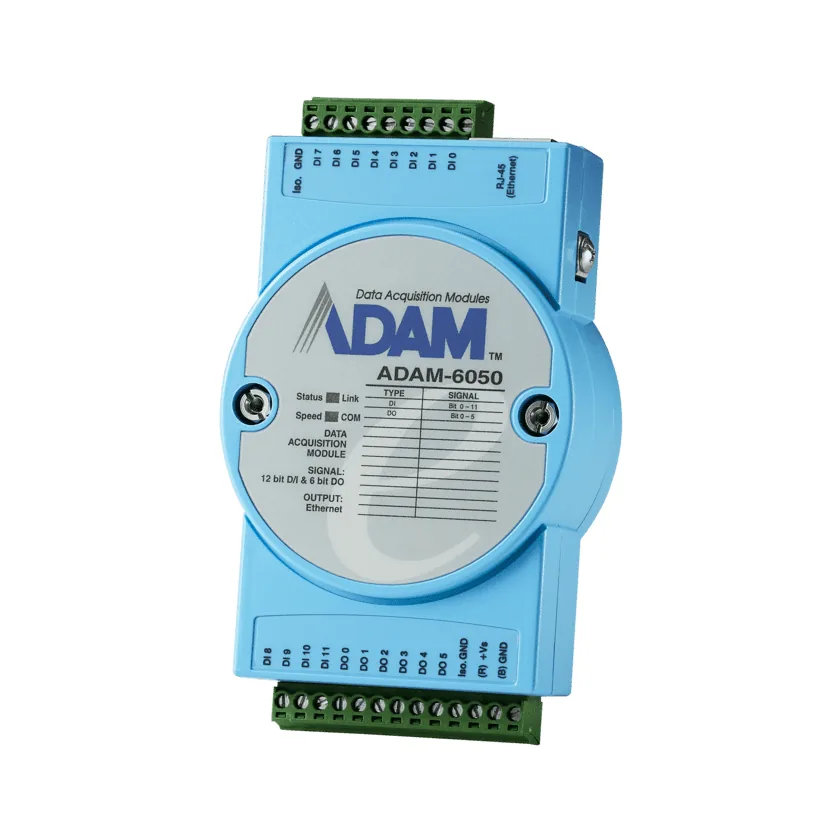

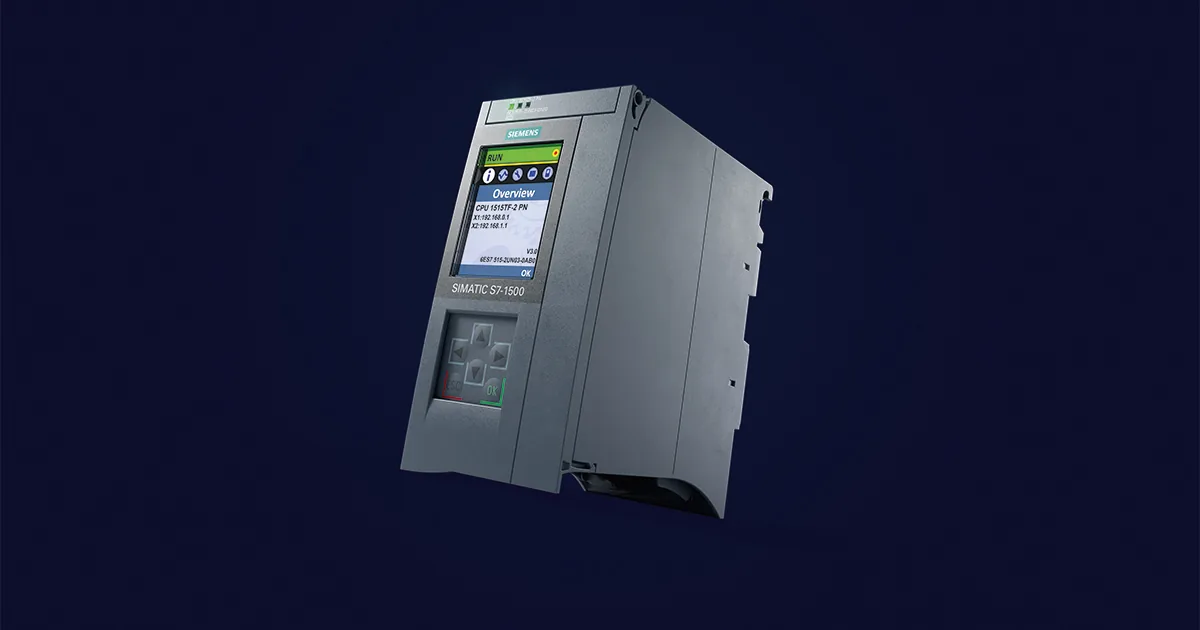

Tầng 0 là bản thân quá trình: lò nhiệt, băng tải, máy ép. Tầng 1 là lớp thiết bị đọc tín hiệu và ra lệnh cho tầng 0. Ví dụ module I/O Ethernet Advantech ADAM-6050 có 12 ngõ vào số và 6 ngõ ra số, nói được Modbus/TCP, SNMP và MQTT theo trang sản phẩm của hãng; nó gắn DIN-rail trong tủ điện ngay cạnh máy. Bộ điều khiển PLC như Siemens SIMATIC S7-1500 tích hợp sẵn PROFINET và OPC UA, lập trình qua TIA Portal, và theo Siemens được thiết kế ở cấp bảo vệ IP20 để lắp trong tủ.
Ở tầng này yếu tố "công nghiệp" hiện rõ nhất: thiết bị chịu nhiệt tủ điện, nhiễu từ biến tần, nguồn 24 VDC, gắn ray DIN.
Level 2: SCADA, HMI và máy tính tại xưởng
Tầng 2 gom dữ liệu từ nhiều PLC, hiển thị cho vận hành viên và cho phép can thiệp. Đây là chỗ máy tính công nghiệp dạng hộp hoặc panel PC xuất hiện: cần CPU mạnh hơn để chạy SCADA, nhiều cổng mạng để tách mạng máy và mạng giám sát, nhưng vẫn phải chịu môi trường xưởng.
Ví dụ Advantech UNO-2484G V2, theo datasheet của hãng: CPU Intel Core i7/i5/i3 thế hệ 11, 3 cổng LAN 2,5 GbE và 1 cổng GbE, 4 cổng RS-232/422/485, nhiệt độ hoạt động -20 đến 60 °C, nguồn 10–36 VDC, chịu sốc 50 G theo IEC 60068-2-27 và rung 3 Grms theo IEC 60068-2-64, không quạt, 200 x 140 x 40 mm, gắn đứng, treo tường, VESA hoặc DIN-rail. Bốn cổng LAN để một máy vừa nói chuyện với PLC (mạng OT), vừa đẩy dữ liệu lên MES (mạng IT).
Level 3: MES và các hoạt động MOM
Tầng 3 là nơi ISA-95 dành nhiều trang nhất (Part 3 và Part 4). Chuẩn gọi chung là Manufacturing Operations Management (MOM) với bốn nhóm hoạt động: vận hành sản xuất, bảo trì, chất lượng và tồn kho. MES là phần mềm thực hiện nhóm đầu tiên, nhiều gói MES hiện nay gộp cả bốn. Bài Hệ thống MES là gì trên site này đã nói kỹ về chức năng; ở góc nhìn ISA-95, việc của MES là nhận lệnh sản xuất từ ERP, chia thành lịch chi tiết cho từng máy, thu kết quả thực tế từ tầng 2 và báo ngược lên. Phần cứng tầng 3 là máy chủ tại nhà máy hoặc máy tính biên cấu hình cao, đặt trong phòng máy nhưng vẫn phải chạy 24/7 với lưu trữ dự phòng.
Level 4: ERP và kế hoạch kinh doanh
Tầng 4 quản lý đơn hàng, nguyên liệu, tài chính, nhân sự. ERP quan tâm "lô 2408 xong bao nhiêu, tiêu hao bao nhiêu, khi nào giao", không quan tâm "van V12 mở 43 %". Đây là lý do không nối PLC thẳng vào ERP: hai bên không cùng đối tượng, không cùng nhịp, và mỗi truy vấn thừa xuống PLC là một lần chiếm chu kỳ quét vốn dành cho điều khiển.
Bốn loại thông tin ISA-95 chuẩn hoá giữa tầng 3 và tầng 4
ISA nêu rõ chuẩn "chủ yếu xử lý giao diện giữa tầng 3 và tầng 4". Theo tài liệu tham chiếu của OPC Foundation, thông tin trao đổi được chuẩn hoá theo bốn nhóm tài nguyên:
- Vật liệu (material): lô, thuộc tính, số lượng, trạng thái.
- Năng lực thiết bị (equipment capability): máy nào rảnh, làm được gì, công suất bao nhiêu.
- Tài sản vật lý (physical asset): thiết bị thật cấu thành máy, số serial, lịch sử bảo trì — bổ sung ở ấn bản 2013.
- Nhân sự (personnel): người, kỹ năng, chứng chỉ, phân ca.
Ấn bản 2013 cũng mở rộng phân cấp thiết bị (enterprise, site, area, work center, work unit) để áp dụng cho cả sản xuất rời rạc, liên tục và theo lô. Giá trị thực tế: khi nhà cung cấp MES và ERP đều theo ISA-95, họ dùng chung một bộ đối tượng và thuật ngữ, thời gian ghép nối giảm đáng kể.
Áp dụng vào nhà máy Việt Nam: ba việc nên làm trước
- Vẽ bản đồ tầng cho nhà máy hiện có. Xếp từng thiết bị vào Level 0–4; thường lộ ra khoảng trống ở tầng 2 (PLC và HMI rời, không có SCADA gom) hoặc tầng 3 (Excel thay MES).
- Đặt máy tính tầng 2 làm điểm gom dữ liệu. PLC nhiều hãng, giao thức khác nhau; một máy tính công nghiệp chạy phần mềm thu thập và chuẩn hoá (OPC UA, MQTT) là nơi duy nhất MES phải hỏi. Bài kết hợp IT và OT trên site này bàn về cách tổ chức mạng cho điểm gom đó.
- Chọn phần cứng theo tầng, không theo giá. Máy tầng 1–2 chọn theo nhiệt độ tủ, rung, dải nguồn và cách lắp; máy tầng 3 chọn theo lưu trữ và dự phòng. Hỏi "đặt ở đâu" trước khi hỏi "cấu hình bao nhiêu".
Câu hỏi thường gặp về ISA-95
ISA-95 và IEC 62264 có phải là hai chuẩn khác nhau?
Không. ISA-95 là tên gọi của ISA (Mỹ), IEC 62264 là phiên bản quốc tế của cùng nội dung; ISA mô tả chuẩn là "còn được gọi là ANSI/ISA-95 hoặc IEC 62264". IEC 62264-1:2013 là ấn bản 2.0 của Part 1.
Nhà máy nhỏ có cần đủ 5 tầng không?
Không bắt buộc có phần mềm riêng cho mỗi tầng, nhưng chức năng của mỗi tầng vẫn tồn tại. Xưởng 5 máy có thể gộp tầng 2 và 3 vào một máy tính công nghiệp chạy SCADA kèm quản lý lệnh sản xuất, dùng ERP đám mây cho tầng 4. Điều quan trọng là không để tầng 4 gọi thẳng xuống tầng 1.
OPC UA có thay thế ISA-95 không?
Không, hai thứ bổ sung nhau. ISA-95 định nghĩa "trao đổi cái gì" (đối tượng, thuộc tính, giao dịch), OPC UA định nghĩa "trao đổi bằng cách nào" (giao thức, mô hình địa chỉ). OPC Foundation có đặc tả OPC UA for ISA-95 để ánh xạ đối tượng ISA-95 lên không gian địa chỉ OPC UA.
IPC247 hỗ trợ gì khi triển khai theo ISA-95?
IPC247 phân phối máy tính công nghiệp, module I/O và gateway của Advantech, Siemens và các hãng khác cho tầng 1 đến tầng 3. Chúng tôi tư vấn cấu hình theo vị trí lắp (nhiệt độ, rung, nguồn, số cổng), cho mượn máy chạy thử với phần mềm thu thập dữ liệu của khách, và hỗ trợ kỹ thuật khi ghép PLC nhiều hãng vào một điểm gom trước khi đưa lên MES/ERP. Gửi sơ đồ tầng hiện có, đội kỹ thuật sẽ đề xuất thiết bị cho từng vị trí.
