smartfactoryMột xưởng ép nhựa thấy hoá đơn điện tăng đều mỗi tháng dù sản lượng không đổi. Ban giám đốc đoán do máy nén khí cũ. Sau khi gắn đồng hồ cho từng tủ, nguyên nhân hoá ra là hai máy ép chạy không tải suốt ca đêm vì ca trước quên chuyển chế độ chờ. Máy nén khí chỉ chiếm một phần nhỏ phần tăng thêm.
Hoá đơn điện là một con số cho cả nhà máy. Nó cho biết tổng, không cho biết ở đâu, lúc nào, vì sao. Hệ thống giám sát năng lượng nhà máy chia con số đó ra theo tủ điện, theo dây chuyền, theo máy, và theo từng giờ. Khi đã thấy từng phần, việc tiết kiệm thường bắt đầu từ những chỗ không tốn tiền đầu tư: tắt máy chạy không tải, dời việc sang giờ thấp điểm, sửa hệ số công suất.
Bài này đi qua ba lớp của một hệ thống như vậy: đồng hồ đo, đường truyền, gateway, dùng số liệu datasheet của Janitza và Advantech. Như mọi thiết bị đặt trong tủ điện nhà máy, đồng hồ và gateway phải chịu nhiệt, nhiễu điện từ biến tần và bụi, nên thông số môi trường quan trọng không kém độ chính xác.
Đặt đồng hồ ở đâu?
Không cần gắn đồng hồ cho mọi động cơ ngay từ đầu. Thứ tự hợp lý:
- Tủ tổng hạ thế: một đồng hồ chất lượng cao để đối chiếu với công tơ của điện lực và theo dõi chất lượng điện (sóng hài, sụt áp).
- Tủ phân phối từng khu: xưởng ép, xưởng lắp ráp, khu văn phòng, khu phụ trợ.
- Phụ tải lớn: máy nén khí, chiller, lò sấy, máy ép, dây chuyền sơn. Đây thường là nơi có cơ hội tiết kiệm nhiều nhất.
- Từng máy: chỉ khi cần tính năng lượng cho từng sản phẩm hoặc dùng số liệu điện để phát hiện hỏng hóc.
Quy tắc kiểm tra: tổng số đo của các tủ con cộng lại phải xấp xỉ số đo ở tủ tổng. Chênh lệch lớn nghĩa là có phụ tải chưa được đo, hoặc biến dòng đấu sai chiều.
Chọn đồng hồ đa năng: đọc những dòng nào trên datasheet

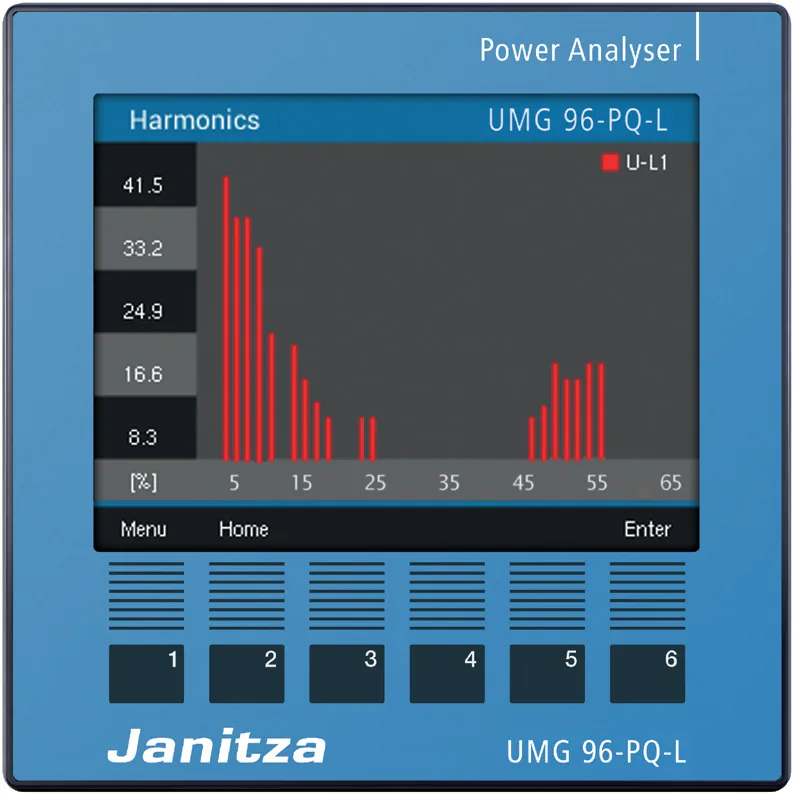

Lấy Janitza UMG 96-PQ-L làm ví dụ. Các dòng cần đọc trong datasheet:
- Cấp chính xác điện năng: cấp 0,2/0,2S khi dùng biến dòng thứ cấp 5 A, cấp 0,5/0,5S khi dùng biến dòng thứ cấp 1 A, theo IEC 61557-12. Nghĩa là cùng một đồng hồ, độ chính xác phụ thuộc cả biến dòng đi kèm. Biến dòng cấp chính xác thấp thì đồng hồ tốt cũng không cứu được.
- Tần số lấy mẫu và sóng hài: lấy mẫu 13,67 kHz, phân tích sóng hài bậc 1 đến 65. Nhà máy nhiều biến tần cần theo dõi sóng hài vì nó làm nóng máy biến áp, tụ bù và cáp.
- Truyền thông: RS-485 Modbus RTU, tốc độ 9,6 đến 115,2 kbps.
- Đầu vào số: 3 đầu vào, đếm xung tới 20 Hz. Dùng để đọc thêm đồng hồ nước, khí nén, gas có đầu ra xung, không cần thiết bị riêng.
- Bộ nhớ: 64 MB, lưu dữ liệu tại chỗ khi mất kết nối.
- Môi trường: nhiệt độ làm việc định mức −10 đến +55 °C, độ ẩm 0–75% không ngưng tụ, mặt trước IP40 (IP54 khi có gioăng), mặt sau IP20. Lỗ khoét mặt tủ 92 × 92 mm.
Dòng nhiệt độ đáng chú ý: cận trên 55 °C. Tủ điện đặt cạnh lò sấy hoặc trong xưởng không có điều hoà vào mùa hè có thể nóng hơn mức này. Đo nhiệt độ trong tủ trước khi chọn vị trí, hoặc bố trí quạt thông gió cho tủ.
Bản "Class S" của dòng này còn ghi thêm các đặc tính chất lượng điện theo IEC 61000-4-30 (nhấp nháy, mất cân bằng, dao động điện áp nhanh). Chỉ cần cho tủ tổng hoặc khi nghi có vấn đề chất lượng điện; các tủ con dùng bản thường là đủ.
Đường truyền RS-485: đơn giản nhưng hay đi dây sai
Phần lớn đồng hồ đa năng nói Modbus RTU trên RS-485. Một đường RS-485 nối nhiều đồng hồ theo kiểu nối tiếp (daisy chain), mỗi đồng hồ một địa chỉ. Các lỗi hay gặp khi lắp:
- Đi dây hình sao (từ gateway toả ra từng đồng hồ) thay vì nối tiếp. Tín hiệu phản xạ làm mất gói tin ngẫu nhiên.
- Thiếu điện trở kết cuối ở hai đầu đường dây, hoặc gắn điện trở ở mọi đồng hồ.
- Dùng cáp không xoắn đôi, không chống nhiễu, đi chung máng với cáp động lực của biến tần.
- Trùng địa chỉ hoặc sai tốc độ baud giữa các đồng hồ trên cùng một đường.
Tốc độ baud ảnh hưởng tới chu kỳ đọc. Theo phép tính của chúng tôi: đọc 40 thanh ghi 16 bit của một đồng hồ cần khoảng 93 byte cả yêu cầu lẫn phản hồi, tức khoảng 1.000 bit truyền trên dây (mỗi byte 11 bit). Ở 9,6 kbps mất khoảng 0,11 giây cho một đồng hồ, chưa kể thời gian đồng hồ xử lý. Một đường có 30 đồng hồ cần hơn 3 giây mỗi vòng đọc. Ở 115,2 kbps con số này giảm còn dưới 0,3 giây cho cả đường. Với giám sát năng lượng, chu kỳ vài giây là đủ; nhưng nếu muốn bắt được đỉnh công suất ngắn của máy ép, nên chia nhiều đường và tăng tốc độ baud.
Gateway: gom dữ liệu và đẩy lên phần mềm

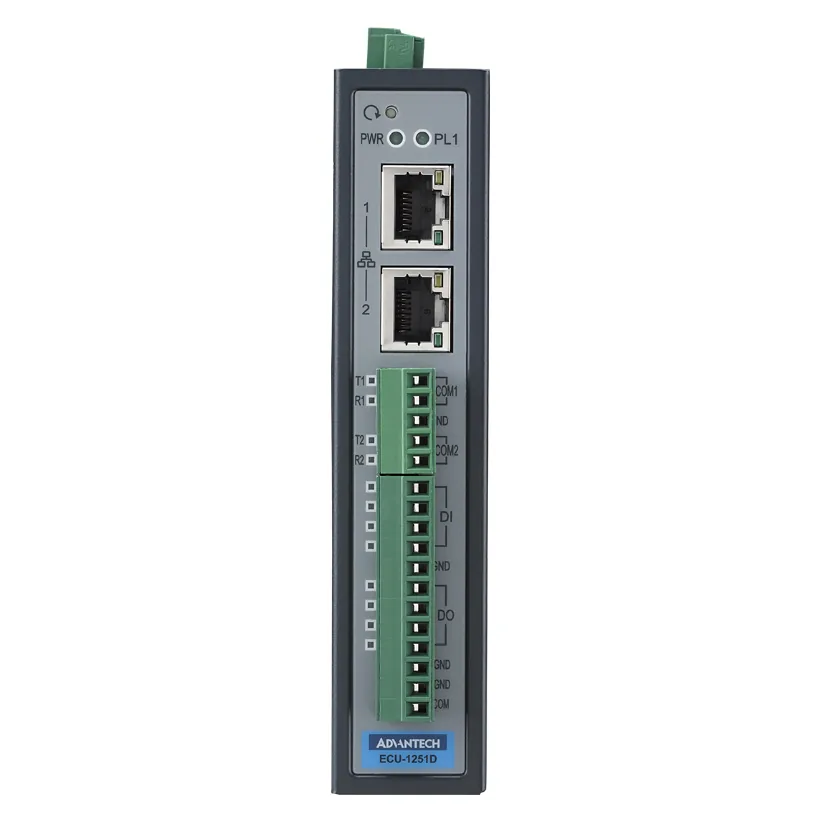

Gateway đọc các đường RS-485, chuyển dữ liệu sang Modbus TCP hoặc MQTT để phần mềm giám sát, SCADA hay nền tảng đám mây nhận. Lấy Advantech ECU-1251D làm ví dụ, datasheet ghi:
- Cổng: 2 cổng RS-232/RS-485 (cách ly là tuỳ chọn), tốc độ 50–115.200 bps; 2 cổng Ethernet 10/100; 1 khe mini PCIe cho Wi-Fi hoặc 4G, hỗ trợ hai khe SIM để dự phòng.
- Giao thức: Modbus TCP/RTU, MQTT, IEC 60870-5-104, hơn 100 driver PLC, ghi dữ liệu thời gian thực vào thẻ SD, đẩy lên cơ sở dữ liệu qua ODBC hoặc FTP.
- I/O: 4 DI và 4 DO cách ly 2.000 VDC, dùng đọc trạng thái máy cắt hoặc đóng ngắt tải khi vượt ngưỡng.
- Môi trường và nguồn: −40 đến 70 °C, nguồn 10–30 VDC, công suất điển hình 2,5 W, gắn thanh DIN hoặc treo tường.
- Lập trình: Linux, cấu hình bằng Advantech EdgeLink Studio, có Restful API.
Hai điểm làm gateway công nghiệp khác một máy tính mini gắn bộ chuyển USB-RS485: ghi dữ liệu tại chỗ khi mạng mất (dữ liệu năng lượng thiếu vài giờ là sai tổng tháng) và dải nhiệt rộng để đặt ngay trong tủ điện cùng đồng hồ. Máy mini văn phòng đặt trong tủ điện thường chết đầu tiên vào mùa nóng.
Những chỉ số nên theo dõi
| Chỉ số | Ý nghĩa | Hành động thường gặp |
|---|---|---|
| kWh theo khu, theo ca | Khu nào, ca nào tiêu thụ nhiều | So sánh giữa các ca cùng sản lượng |
| kWh trên một sản phẩm | Hiệu quả năng lượng thực | Ghép với số đếm sản phẩm từ PLC hoặc MES |
| Công suất nền khi không sản xuất | Tải chạy không cần thiết | Tắt máy chờ, rò khí nén, chiếu sáng |
| Công suất đỉnh (demand) | Đỉnh ngắn làm tăng chi phí | Lệch giờ khởi động các tải lớn |
| Điện năng theo khung giờ giá | Phần tiêu thụ rơi vào giờ giá cao | Dời việc có thể dời sang giờ thấp điểm |
| Hệ số công suất, sóng hài | Chất lượng điện | Kiểm tra tụ bù, bộ lọc sóng hài |
Chỉ số "kWh trên một sản phẩm" cần dữ liệu sản lượng. Đây là chỗ giám sát năng lượng gặp giám sát dây chuyền, như trình bày ở bài hệ thống giám sát dây chuyền sản xuất. Dòng điện của động cơ theo thời gian cũng là tín hiệu sớm cho hỏng hóc cơ khí, nối sang bài bảo trì dự đoán.
Lộ trình triển khai
- Tuần 1–2: khảo sát sơ đồ một sợi, liệt kê tủ và phụ tải lớn, đo nhiệt độ trong tủ.
- Giai đoạn 1: đồng hồ tủ tổng và tủ khu, một gateway, phần mềm hiển thị. Chạy một tháng để có số liệu nền.
- Giai đoạn 2: thêm đồng hồ cho phụ tải lớn đã lộ ra từ số liệu nền.
- Giai đoạn 3: ghép với dữ liệu sản xuất để tính năng lượng trên sản phẩm, đặt cảnh báo khi vượt ngưỡng.
Đừng làm giai đoạn 3 trước giai đoạn 1: nhiều dự án mua phần mềm phân tích đẹp nhưng thiếu đồng hồ ở chỗ cần đo. Nền tảng chung về thu thập dữ liệu có trong bài IoT công nghiệp là gì.
Câu hỏi thường gặp
Dùng lại công tơ điện tử có sẵn được không?
Được nếu công tơ có cổng truyền thông và giao thức đọc được. Công tơ của điện lực thường không cho đấu thêm thiết bị; nên lắp đồng hồ riêng phía sau để không ảnh hưởng thiết bị đo thanh toán.
Có cần thay biến dòng hiện có?
Kiểm tra cấp chính xác và dòng thứ cấp của biến dòng. Như datasheet Janitza cho thấy, cấp chính xác của cả hệ thống phụ thuộc biến dòng. Biến dòng cho đồng hồ kim cũ thường không đủ cho mục đích phân tích.
Đưa dữ liệu lên đám mây có an toàn không?
Nên đẩy từ gateway lên qua MQTT có mã hoá, gateway đặt ở vùng mạng riêng, không mở cổng từ Internet vào mạng tủ điện.
